Стоматология стала одной из первых медицинских отраслей, где селективное лазерное плавление (СЛП) нашло массовое применение. Каркасы коронок из кобальт-хрома печатают серийно уже более десяти лет. Но вот парадокс: сами дентальные имплантаты до сих пор производят преимущественно традиционными методами — фрезеровкой.
Почему так? И что меняется прямо сейчас? В этой статье — полный обзор технологий СЛП в стоматологии: от зрелых решений до экспериментальных разработок, которые могут изменить рынок.
Что уже работает: зрелые решения
Начнём с того, что уже стало стандартом индустрии.
Каркасы коронок и мостовидных протезов
Это самое массовое применение СЛП в стоматологии. Каркасы из кобальт-хрома (CoCr) печатают в тысячах лабораторий по всему миру.
Почему СЛП победило литьё
- Точность: отклонения менее 50 мкм vs 100-200 мкм у литья
- Однородность: нет пор и раковин, характерных для литья
- Экономия материала: печатается только нужное, без литников
- Скорость: от модели до готового каркаса — часы, не дни
Бюгельные (каркасные) протезы
Съёмные протезы с металлическим каркасом — идеальный кандидат для СЛП. Сложная геометрия кламмеров (крючков, удерживающих протез на зубах) раньше требовала высокой квалификации литейщика. Теперь всё проектируется в CAD и печатается с гарантированным качеством.
Материал — всё тот же кобальт-хром. После печати каркас полируется и дополняется пластмассовым базисом с искусственными зубами.
Субпериостальные имплантаты
Это, пожалуй, самое интересное направление. Субпериостальный имплантат — индивидуальная титановая конструкция, которая устанавливается поверх кости, под надкостницу. Применяется, когда обычные корневидные имплантаты невозможны из-за сильной атрофии челюсти.
Второе рождение технологии
Субпериостальные имплантаты изобрели ещё в 1940-х, но они почти вышли из употребления из-за сложности изготовления. СЛП вернуло их к жизни: теперь индивидуальный имплантат проектируется по данным КТ и печатается из титана с точностью, недостижимой для старых методов.
Workflow: компьютерная томография → 3D-модель челюсти → проектирование имплантата → СЛП из Ti6Al4V → установка.
Сводная таблица зрелых решений
| Изделие | Материал | Статус |
|---|---|---|
| Каркасы коронок и мостов | CoCr | Стандарт индустрии |
| Бюгельные протезы | CoCr | Широко применяется |
| Субпериостальные имплантаты | Ti6Al4V | Растущая ниша |
| Хирургические шаблоны | Полимер | Массовое применение |
| Стандартные дентальные имплантаты | Ti Grade 4/5 | Единичные случаи |
Что появляется: перспективные направления
А теперь — о том, что пока не стало мейнстримом, но активно исследуется и может изменить рынок в ближайшие годы.
Дентальные имплантаты с пористой структурой
В ортопедии (эндопротезы тазобедренного сустава) пористые титановые поверхности — уже стандарт. Трабекулярная структура обеспечивает врастание кости и биологическую фиксацию. Но в дентальной имплантологии это пока редкость.
Исследования показывают впечатляющие результаты:
- По данным исследований, пористые и трабекулярные поверхности заметно ускоряют остеоинтеграцию по сравнению с гладкими — за счёт большей площади контакта и врастания костной ткани в поры
- Обычно называемые оптимальными параметры: поры 300-600 мкм, пористость 60-70%
- Модуль упругости ближе к кости → меньше стресс-шилдинга
Почему не применяют массово?
Основные барьеры — сертификация (нужны клинические исследования) и консерватизм рынка. Стандартные имплантаты с пескоструйной обработкой и кислотным травлением "и так работают". Но для сложных случаев (плохое качество кости, немедленная нагрузка) пористые структуры могут дать преимущество.
Индивидуальные корневидные имплантаты
Идея: имплантат, который точно повторяет форму лунки только что удалённого зуба. Устанавливается сразу после экстракции, идеально заполняет пространство.
Root-Analog Implants
Концепция исследуется с 2010-х. Потенциальные преимущества: немедленная нагрузка, минимальная травма, сохранение объёма кости. Но пока — единичные клинические случаи, нет серийного производства.
Статус: лабораторные исследования, отдельные клинические отчёты
Гибридные конструкции
Комбинация технологий: титановое основание (СЛП) + циркониевый абатмент (фрезеровка). Титан обеспечивает прочность и остеоинтеграцию, цирконий — эстетику в области десны.
Такие решения уже появляются на рынке, но пока в премиум-сегменте.
Что уже показано в ортопедии и ждёт переноса в стоматологию
Отдельный класс направлений в стоматологии пока не серийны — но это не «чистая теория». Те же материаловедческие решения мы с коллегами уже отработали и опубликовали на ортопедических имплантатах (подробный разбор — в статье «Титановые сплавы для имплантатов: пять статей»). Открытая задача здесь — не доказать принципиальную возможность, а аккуратно адаптировать геометрию и параметры под дентальную специфику.
Функциональная поверхность и решётки под управляемую жёсткость

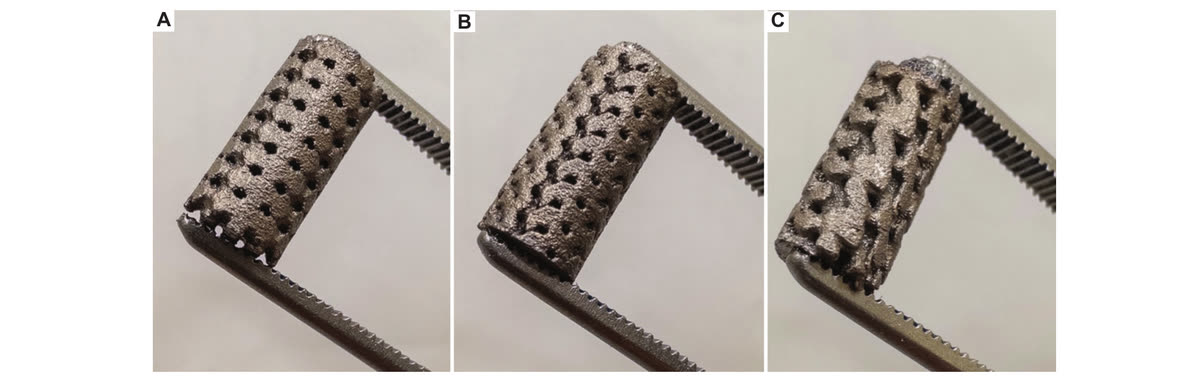

Сегодня большинство абатментов и имплантатов — со сплошным гладким телом. А ведь топология поверхности и внутренние решётки — это управляемый параметр. В ортопедии мы уже показали это на сплаве Ti-10Ta-2Nb-2Zr: TPMS-решётки опускают модуль упругости до 9,2-9,7 ГПа — в диапазон губчатой кости (Materials Science in Additive Manufacturing, 2025). Для дентальной шейки, контактирующей с мягкими тканями десны, тот же подход к текстуре и пористости — способ улучшить интеграцию и снизить риск периимплантита.
В ортопедии — опубликовано (MSAM, 2025); в стоматологии — требует адаптации геометрии
Градиентные и мультиматериальные имплантаты
Разная пористость — и даже разный сплав — на разных участках одной детали: апикальная часть плотнее и прочнее, коронарная пористее под остеоинтеграцию. Это не теория: в 2026 году мы впервые напечатали методом L-PBF мультиматериальный образец Ti15Ta/Ti6Al4V — жёсткий ВТ6 там, где нужна прочность, и Ti-15Ta с пониженным модулем там, где важно снизить stress shielding (Metals, 16(3), 301, 2026). При растяжении образцы рвались не по границе сплавов, а в теле более мягкого материала — металлургическая связка оказалась прочнее. Перенос в дентальный имплантат — вопрос проектирования, а не принципиальной осуществимости.
В ортопедии — опубликовано (Metals, 2026); в стоматологии серийно пока никто не делает
Антибактериальная функция, встроенная в сам сплав
Вместо отдельного покрытия функцию можно заложить прямо в состав. Мы показали это на сплаве Ti-13Nb-13Zr-5Cu: при термообработке медь выделяется в виде дисперсных включений (Ti,Zr)₂Cu, а Cu-содержащие фазы в литературе устойчиво связывают с антибактериальным эффектом поверхности — это потенциально снижает риск периимплантита без внешнего покрытия (Journal of Alloys and Compounds, 2025). Для имплантата, работающего в нестерильной среде полости рта, такая встроенная функция особенно уместна.
Материал опубликован (J. Alloys Compd., 2025); дентальное применение — открытая ниша
Point-of-care manufacturing
Печать имплантата прямо в клинике в день операции. Требует компактного оборудования, упрощённого контроля качества и регуляторных изменений. Технически — уже возможно, но именно это направление пока действительно остаётся отдалённой перспективой.
Статус: отдалённая перспектива
Почему производителям стоит обратить внимание
Точные денежные оценки объёма рынка у разных агентств расходятся (методики считают то «железо», то услуги имплантации целиком), но направление понятно: спрос большой, продажи росли двузначными темпами, а доля импорта до 2022 года была подавляющей. Это создаёт окно возможностей:
- Уход западных брендов — освободились ниши, которые занимали Straumann, Nobel, Dentsply
- Господдержка — программы импортозамещения в медицине, гранты на разработку
- Накопленная экспертиза — опыт ортопедических имплантатов можно перенести в стоматологию
- Доступность технологий — российские СЛП-установки, отечественные порошки (ВТ6)
Барьеры и как их преодолеть
Выводы
Стоматология — следующий большой рынок для СЛП-имплантатов после ортопедии. Базовые применения (каркасы, бюгели) уже стали стандартом. Субпериостальные имплантаты — растущая ниша. А вот серийные дентальные имплантаты с пористой структурой — пока terra incognita с огромным потенциалом.
Ключевое преимущество стоматологии в том, что ей не нужно проходить путь с нуля: материалы, решётчатые структуры и функциональные сплавы уже отработаны и опубликованы на ортопедических имплантатах. Выигрывает тот производитель, кто первым аккуратно перенесёт эти решения в дентальную геометрию и доведёт их до регистрационного удостоверения, — а не тот, кто ждёт, пока это сделают за него.
Дорожная карта для производителя
- Определить целевой сегмент (субпериостальные? корневидные с пористой поверхностью?)
- Провести анализ регуляторных требований
- Разработать прототипы, провести механические испытания
- Найти клинических партнёров для исследований
- Подать документы на регистрацию
- Параллельно — выстраивать производство и сбыт
Планируете разработку дентальных изделий?
Помогу с технологической проработкой: от выбора типа изделия до подготовки к сертификации. Опыт в ортопедических имплантатах переносится на стоматологию.
Обсудить проектНИР · ОКР · подготовка серийного производства — направления работы
