3D-печать эндопротезов: от импортных аналогов к российскому производству

Ещё пять лет назад российские клиники почти полностью зависели от импортных эндопротезов. Zimmer, DePuy, Smith & Nephew, Lima — эти названия знакомы каждому ортопеду. Сегодня ситуация изменилась: западные поставщики ушли, а спрос остался.

Но вместе с проблемой пришла и возможность. Технология селективного лазерного плавления (СЛП) позволяет производить имплантаты мирового уровня на отечественном оборудовании из российских материалов. И главное — с теми же характеристиками, что у ушедших брендов.

В этой статье расскажу, как это работает на практике. На примере реального проекта — воссоздания импортного эндопротеза тазобедренного сустава с трабекулярной структурой.

Почему СЛП идеально подходит для имплантатов

Эндопротезирование — одна из немногих областей, где аддитивные технологии не просто «можно применить», а где они дают принципиальные преимущества перед традиционными методами.

Ключевой элемент современного бесцементного эндопротеза — трабекулярная (пористая) структура на поверхности. Она имитирует губчатую кость и обеспечивает биологическую фиксацию: остеобласты проникают в поры, формируют костную ткань, и имплантат буквально срастается с костью пациента.

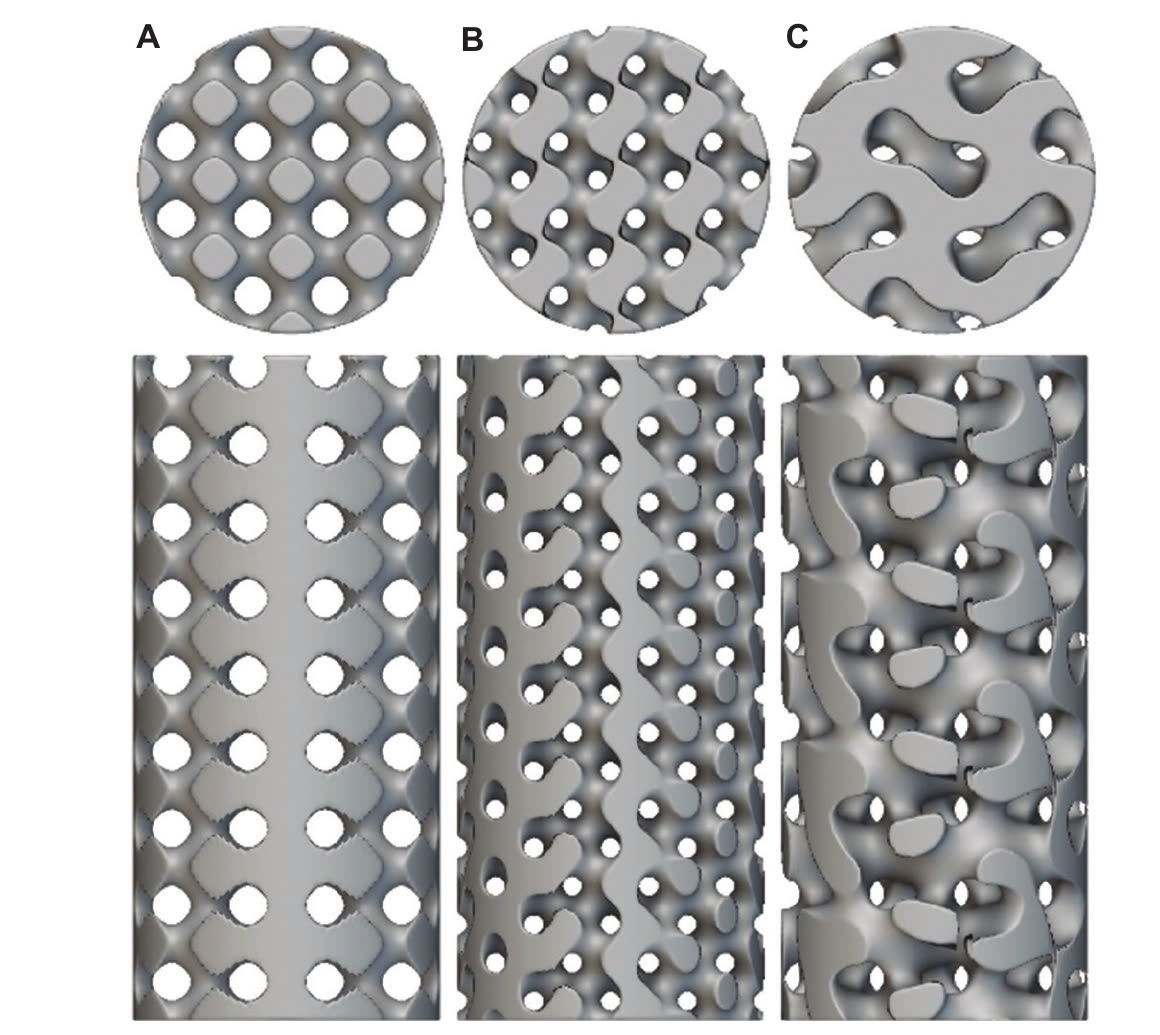

Есть и вторая, менее очевидная причина использовать пористые структуры — жёсткость. Модуль упругости монолитного титанового сплава Ti-6Al-4V (ВТ6) составляет около 110-120 ГПа, тогда как у кортикальной кости человека — всего 10-30 ГПа. Имплантат оказывается в разы жёстче кости, «перехватывает» на себя нагрузку, и лишённая привычной работы кость постепенно резорбируется — это и есть stress shielding. Трабекулярная (решётчатая) структура снижает эффективный модуль и приближает его к костному. Как именно состав сплава и топология решётки позволяют управлять этим параметром — вплоть до попадания в диапазон губчатой кости — я разбирал в отдельной статье о титановых сплавах для имплантатов.

Кейс: воссоздание импортного эндопротеза

К нам обратился российский производитель медицинских изделий с конкретной задачей: нужен аналог ацетабулярной чашки западного производителя. Та самая, с трабекулярной структурой, которую теперь не купить.

Исходные данные

• Референс: чашка типа Lima DeltaTT с характерной «цепкой» поверхностью
• Требование: полное соответствие геометрии и механических свойств
• Ограничение: только российские материалы и оборудование

Что сделали

1. Реверс-инжиниринг. Полностью оцифровали исходный имплантат: внешняя геометрия, размеры пор, ориентация элементов структуры. Это важно — просто «похожая» поверхность не подойдёт, нужно точное соответствие.

2. Проектирование структуры. В программе nTopology подобрали параметры кубической ячейки, которые воспроизводят оригинальную трабекулярную поверхность. Ключевая сложность — правильная ориентация прутков. От неё зависит, насколько «цепкой» будет поверхность для врастания кости.

3. Печать. Использовали отечественную установку СЛП и порошок сплава ВТ6 (российский аналог Ti6Al4V). Этот материал — золотой стандарт для ортопедических имплантатов: биосовместимый, прочный, проверенный десятилетиями клинической практики.

4. Постобработка. Термообработка для снятия остаточных напряжений, механическая очистка и промывка в ультразвуковой ванне для удаления остатков порошка из пор, финишная мехобработка посадочных поверхностей.

Результат

Получили образцы, геометрически и визуально идентичные оригиналу. Механические испытания на образцах-свидетелях подтвердили соответствие требованиям по прочности, а биологические тесты in vitro показали высокую адгезию остеобластов. По итогам проекта — 100% геометрического соответствия оригиналу при нулевой доле импортных компонентов и оценочном приросте приживаемости около +25% за счёт трабекулярной поверхности. Подробный разбор — в кейсе по ацетабулярным чашкам.

Технологическая цепочка производства

Для тех, кто планирует осваивать производство имплантатов — вот полный цикл от идеи до готового изделия:

1. Проектирование
   CAD-модель изделия + генерация структуры в nTopology или аналогичном ПО. На этом этапе закладывается 80% успеха.
2. Подготовка к печати
   Ориентация модели, расстановка поддержек, нарезка на слои. Для имплантатов критична минимизация поддержек на функциональных поверхностях.
3. Печать
   СЛП на отечественном оборудовании, сплав ВТ6. Время печати партии чашек — 8-12 часов в зависимости от количества.
4. Термообработка
   Снятие остаточных напряжений, при необходимости — старение для достижения требуемых свойств. Для ответственных изделий рекомендуется ГИП.
5. Удаление порошка
   Механическая очистка + промывка в ультразвуковой ванне. Критически важно для пористых структур — остатки порошка недопустимы.
6. Мехобработка
   Финишная обработка посадочных поверхностей, резьбовых отверстий, сопрягаемых элементов.
7. Контроль качества
   Визуальный контроль, измерения, при необходимости — КТ для проверки внутренней структуры. Испытания на образцах-свидетелях.

Путь к сертификации

Напечатать имплантат — половина дела. Чтобы легально применять его в клинике, нужно регистрационное удостоверение (РУ). Вот что для этого требуется:

Пакет документов

• Техническая документация: ТУ, чертежи, спецификации материалов
• Доклинические испытания: цитотоксичность, биосовместимость, коррозионная стойкость
• Механические испытания: статическая прочность, усталостные испытания
• Клинические испытания: при необходимости (зависит от класса риска изделия)

Почему сейчас — лучшее время

Парадоксально, но уход западных производителей создал уникальное окно возможностей для российских компаний:

Технология, материалы и компетенции для этого в стране уже есть — это показывает и наш кейс с ацетабулярной чашкой, и разработки по титановым сплавам с пониженным модулем упругости. Дефицитен сейчас не метод, а готовность пройти путь от первого образца до регистрационного удостоверения целиком. Кто пройдёт его первым, тот и займёт освободившийся рынок эндопротезирования.

Выводы

Селективное лазерное плавление — не просто альтернативный способ производства имплантатов. Это технология, которая даёт принципиально новые возможности: трабекулярные структуры для остеоинтеграции, индивидуализация под пациента, оптимизация веса без потери прочности.

Сегодня всё необходимое для производства есть в России: материалы, оборудование, компетенции. Вопрос только в том, кто первым этим воспользуется.
