Классическое материаловедение исходит из того, что деталь делается из одного материала с одинаковыми свойствами по всему объёму. Но требования к разным зонам одной детали часто противоречат друг другу: перо лопатки ГТД должно сопротивляться ползучести при высоких температурах, а замок — выдерживать циклические нагрузки за счёт вязкости; ножка эндопротеза должна быть прочной, а зона контакта с костью — податливой. Аддитивные технологии позволяют решить это противоречие радикально — управлять структурой, плотностью и химическим составом прямо по ходу выращивания детали.
Задача: зачем детали градиент
Цель НИОКР — разработать и апробировать технологию изготовления функционально-градиентных и мультиматериальных изделий, в которых свойства меняются от зоны к зоне по заданному закону. Три модельных сценария:
- Лопатка ГТД с градиентом плотности, микроструктуры и состава — жаропрочность там, где горячий газ, вязкость там, где крепление к диску
- Деталь из жаропрочного никелевого сплава с комбинированной структурой — разные типы структуры металла в разных зонах одного изделия

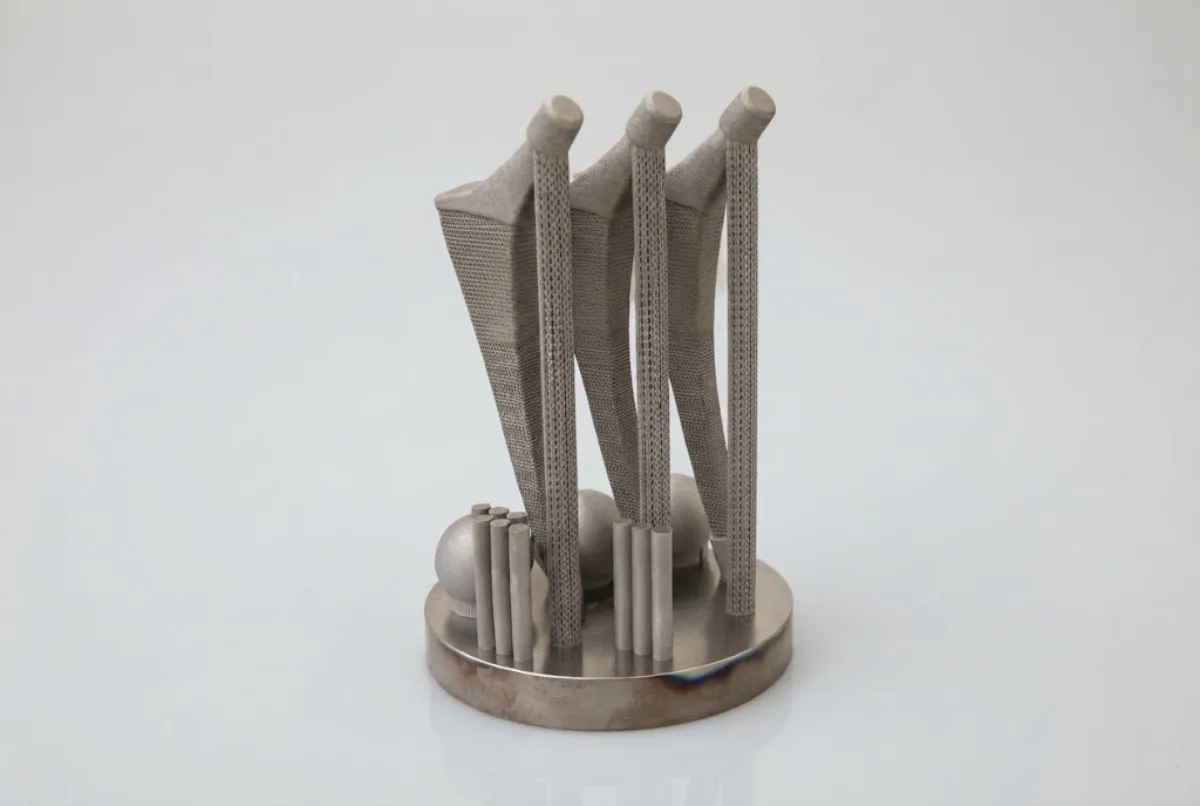

- Имплантат с градиентом жёсткости — прочная несущая часть и податливая зона контакта с костью для снижения stress shielding
Что такое функционально-градиентный материал
Функционально-градиентный материал (ФГМ) — материал, в котором состав, структура или плотность плавно изменяются по объёму, а вместе с ними — и свойства: модуль упругости, жаропрочность, теплопроводность. Мультиматериальная печать — предельный случай ФГМ: два разных сплава металлургически сращиваются в одной детали через переходную зону.
Техническое решение
Селективное лазерное плавление строит деталь послойно — а значит, для каждого слоя и даже каждой зоны слоя можно задавать свой режим плавления и свой материал. На этом принципе построены три взаимодополняющих подхода, отработанных в нашей лаборатории в СПбПУ.
1. Комбинированная структура в жаропрочном никелевом сплаве
Для жаропрочных никелевых сплавов главная проблема СЛП — трещинообразование при быстром охлаждении. Разработанный способ использует высокотемпературный подогрев платформы построения: он снижает градиенты температур и позволяет формировать в разных зонах изделия разные типы структуры — то есть управлять свойствами металла по объёму одной детали. Способ защищён патентом RU 2821638 C1 (2024).

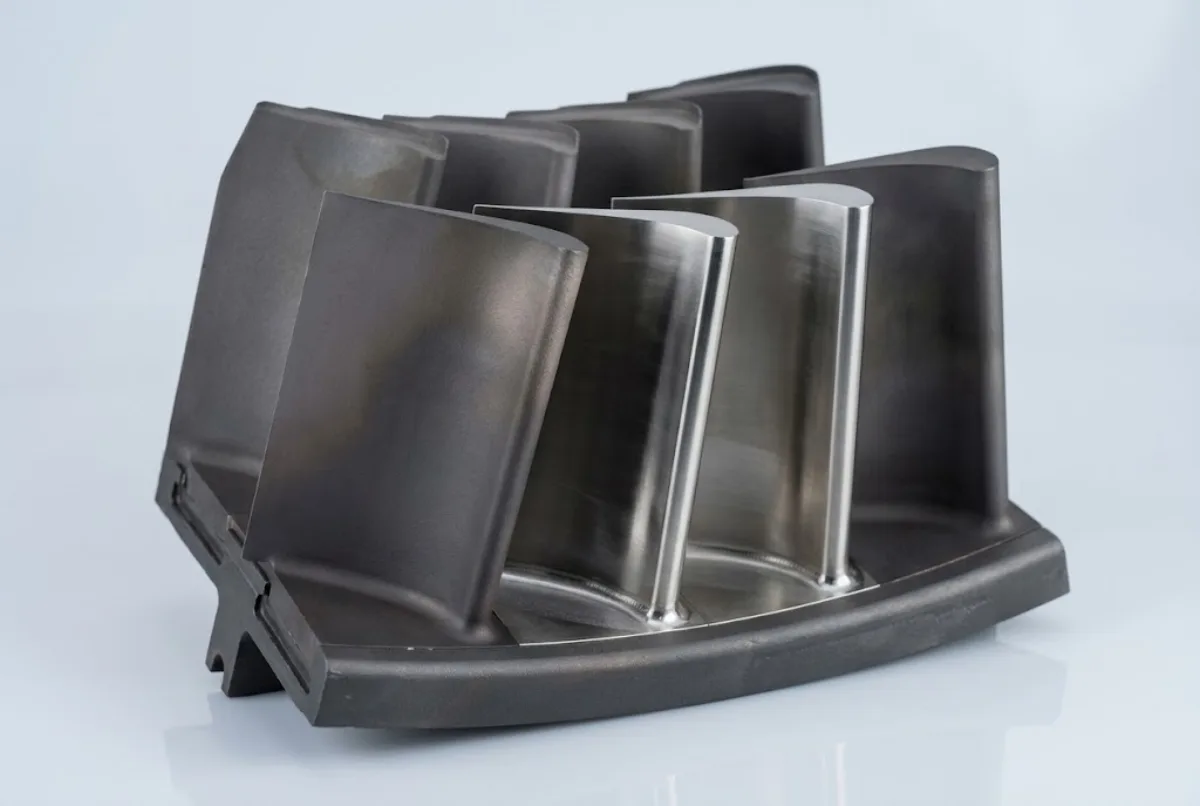

2. Комбинирование аддитивных технологий для градиентной лопатки ГТД
Градиент плотности, микроструктуры и химического состава в лопатке ГТД достигается комбинированием аддитивных технологий: разные зоны детали выращиваются с разными параметрами и составом по управляющей программе. Алгоритм управления таким процессом зарегистрирован как программа для ЭВМ RU 2019667551. Аналогичный подход для имплантата с градиентной плотностью зарегистрирован отдельно (RU 2019667491).

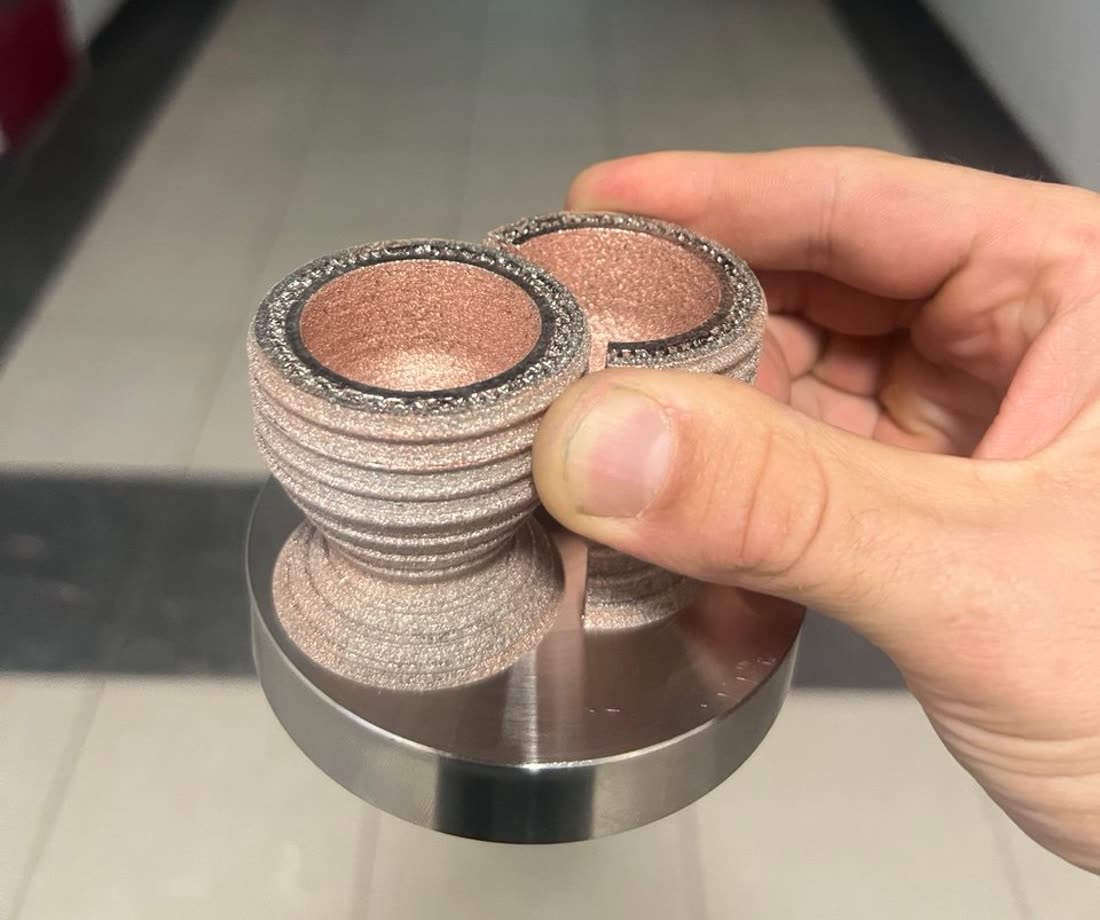

3. Мультиматериальная печать: два сплава в одной детали
Самый наглядный результат — мультиматериальные образцы Ti15Ta/Ti6Al4V, напечатанные методом СЛП (Metals, 2026). Ключевой вопрос такой пары — качество переходной зоны между сплавами. Мы отработали её в трёх режимах: базовый (93 Дж/мм³), с пониженной скоростью сканирования (116 Дж/мм³) и с двойным сканированием (186 Дж/мм³).
- Двойное сканирование дало максимальную плотность переходной зоны — 99,49%
- При испытаниях на растяжение образцы разрушались не по границе сплавов, а в теле Ti-15Ta: металлургическая связка прочнее слабейшего из двух материалов
- Предел прочности 534–543 МПа при удлинении 15,7–16,4%
- Жизнеспособность клеток на обоих сплавах превысила 88% — выше порога нецитотоксичности 70% по ISO 10993-5
Этому результату предшествовала многолетняя работа: ещё в 2021 году мы показали градиентный материал Ti/Ti64, выращенный методом лазерного сплавления в порошковом слое (Materials, 2021).
Интеллектуальная собственность
- Патент RU 2821638 C1 (25.06.2024) — «Способ аддитивного формирования изделий с комбинированной структурой из жаропрочного никелевого сплава с высокотемпературным подогревом»
- Свидетельство RU 2019667551 — программа управления процессом изготовления функционально-градиентной лопатки ГТД с градиентной плотностью, микроструктурой и химическим составом комбинированием аддитивных технологий
- Свидетельство RU 2019667491 — программа управления процессом изготовления имплантата с градиентной плотностью технологией СЛП
Параметры технологии
Результаты
→ 1 деталь
Статус проекта — разработка и апробация технологии, а не серийная поставка:
- Мультиматериальные образцы Ti15Ta/Ti6Al4V изготовлены и испытаны: механика, микроструктура, биологический отклик
- Переходная зона между сплавами прочнее слабейшего из материалов пары — разрушение идёт вне границы соединения
- Способ формирования комбинированной структуры в жаропрочном никелевом сплаве запатентован
- Алгоритмы управления градиентной печатью лопатки ГТД и имплантата зарегистрированы как программы для ЭВМ
- Результаты опубликованы в рецензируемых журналах (Metals, Materials)
Ключевой инсайт
Функционально-градиентные детали — уже не экзотика, а инженерная задача. Технологическая осуществимость показана на образцах: два сплава металлургически сращиваются в одной детали, а структурой никелевого сплава можно управлять по зонам. Следующий шаг — проектирование реальной геометрии под конкретную деталь и конкретные требования заказчика.
Где применима технология
Отработанные подходы готовы к адаптации под задачи, где требования к разным зонам детали противоречат друг другу:
- Детали горячего тракта ГТД — жаропрочность в рабочей зоне, вязкость в зоне крепления
- Медицинские имплантаты — прочная несущая часть из Ti-6Al-4V и низкомодульная зона остеоинтеграции из Ti-15Ta
- Инструмент и оснастка — износостойкая рабочая поверхность на вязкой основе
- Ремонт и восстановление — наращивание зон с иными свойствами на существующие детали
Есть деталь с противоречивыми требованиями по зонам?
Обсудим, где градиент структуры, плотности или состава даст выигрыш именно в вашей задаче — и как спланировать НИОКР по адаптации технологии.
