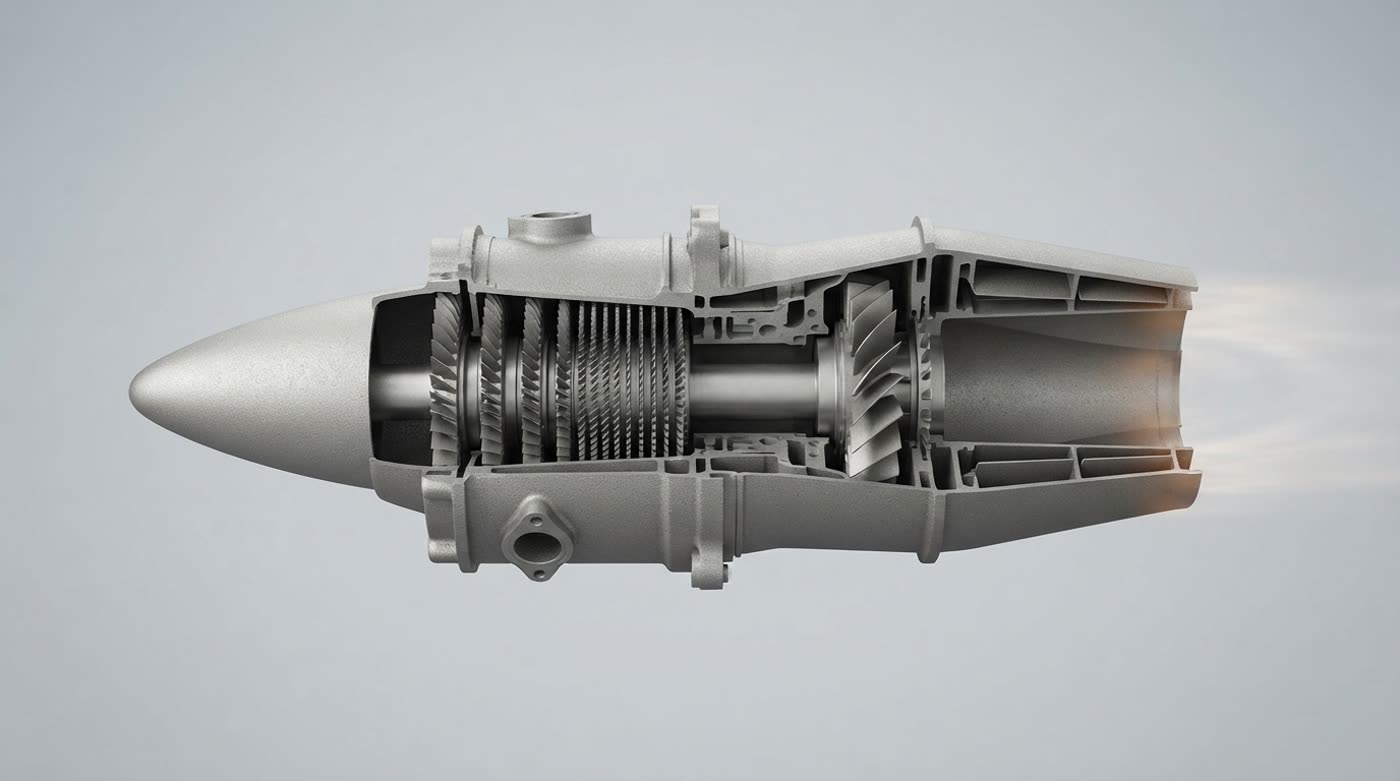

Малоразмерные газотурбинные двигатели — тягой от десятков до нескольких тысяч ньютонов — стоят на беспилотных летательных аппаратах, мишенях, вспомогательных силовых установках и экспериментальных стендах. По физике рабочего процесса это те же турбореактивные двигатели, что и в большой авиации, только в миниатюре. А миниатюра свою сложность не упрощает: тонкостенные корпуса, обтекаемые аэродинамические поверхности и точная геометрия проточной части — всё то же самое, но литьё и механообработка таких деталей в мелкой серии часто экономически нецелесообразны. Дальше — о том, где здесь СЛП объективно выигрывает, на примере трёх ключевых узлов малоразмерного ГТД: гондолы, носового обтекателя и выхлопного аппарата.
Почему малоразмерный ГТД — хороший кейс для аддитивных технологий
Экономика 3D-печати металлом лучше всего работает там, где нужна единичная или мелкосерийная сложная деталь, а не там, где нужны тысячи одинаковых простых. Малоразмерные ГТД для БПЛА и экспериментальных силовых установок — это почти всегда именно такой сценарий: разработчик двигателя итерирует геометрию проточной части от прототипа к прототипу, партии — единицы или десятки штук, а изготовление литейной оснастки под каждую итерацию попросту не окупается. СЛП убирает оснастку из уравнения: деталь строится напрямую из 3D-модели, а изменение геометрии между итерациями — это просто новый файл, а не новая пресс-форма.
Второй фактор — интеграция деталей. Корпусные элементы малого ГТД традиционно собираются из нескольких точёных и листовых деталей с креплением на болтах или сваркой. СЛП позволяет напечатать посадочные фланцы, рёбра жёсткости и элементы крепления одной цельной деталью — меньше сборочных швов, меньше мест потенциальной негерметичности и меньше лишней массы, что для летательного аппарата всегда критично.

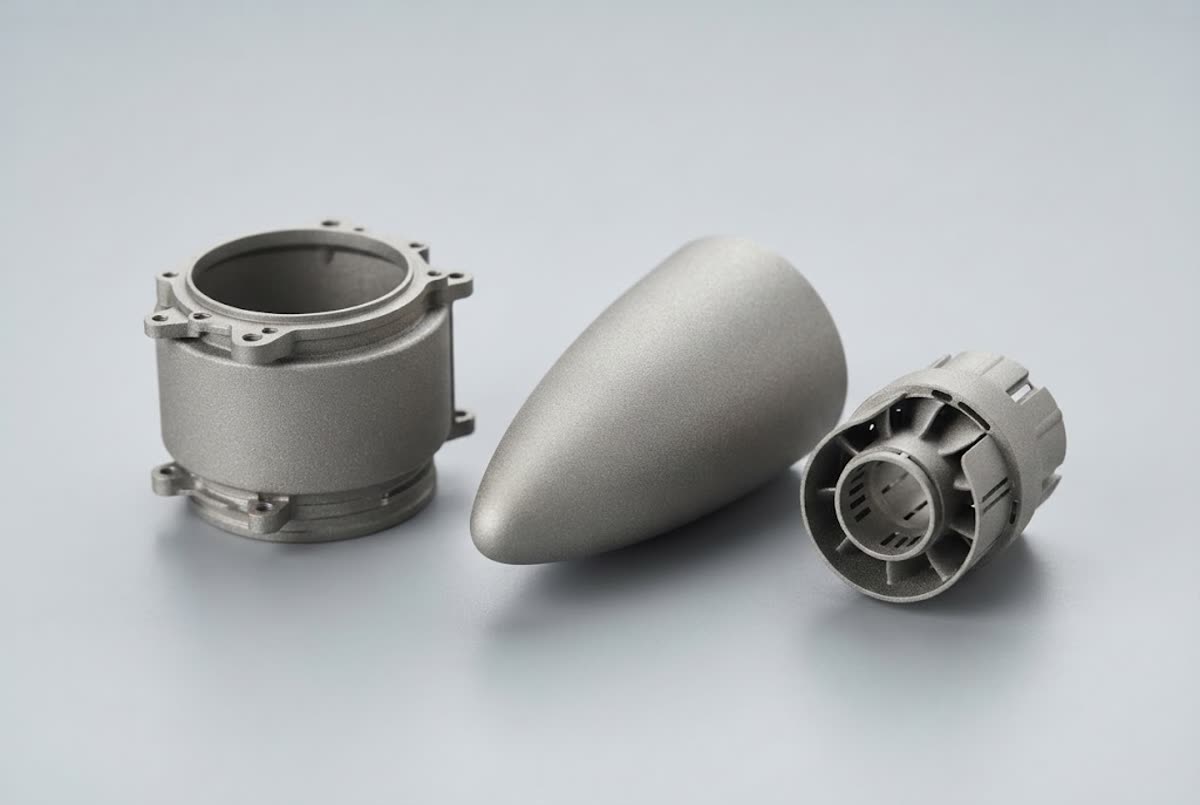

Три ключевых узла двигателя
Для каждой из этих деталей нужна своя логика процесса печати — не универсальный слайсер, а стратегия под конкретную геометрию и тепловой режим: своя схема сканирования, свой подход к поддержкам, своё распределение параметров по зонам с разной толщиной стенки.
- Гондола (корпус двигателя) — несущий цилиндрический корпус с посадочными фланцами: точность сопряжения с ротором и статором здесь напрямую определяет работоспособность двигателя.
- Носовой обтекатель — тонкостенная оболочка обтекаемой формы на входе в воздухозаборник: важны аэродинамическое качество поверхности и минимум деформаций от построения.
- Выхлопной аппарат — формирует тракт истечения продуктов сгорания: самая горячая зона малоразмерного ГТД, требующая жаропрочного материала и своей стратегии печати.
Показательно, что эти три зоны закрывают три разных теплофизических режима одной детали в сборе: холодный обтекатель на входе, корпус со средней тепловой нагрузкой и горячий выхлопной тракт на выходе. Один и тот же метод — СЛП — с разными стратегиями процесса покрывает весь двигатель от носа до сопла.
Технологические особенности печати компонентов малого ГТД
Миниатюрный масштаб не облегчает печать, а меняет набор проблем:
- Тонкие стенки. У корпусных и обтекательных деталей толщина стенки нередко 0,5–1,5 мм — близко к пределу, при котором термические напряжения от прохода лазера уже сопоставимы с жёсткостью самой стенки. Требуется снижение погонной энергии и особая стратегия обхода контура, иначе деталь коробит ещё на платформе построения.
- Криволинейные поверхности класса А. Обтекатель и внешняя поверхность гондолы формируют аэродинамику воздухозаборника — здесь недопустимы следы поддержек на рабочей поверхности, а значит нужна такая ориентация детали и стратегия поддержек, которая выносит их только на технологические зоны.
- Разные материалы под разный тепловой режим. Носовой обтекатель и корпус — обычно титановые сплавы (лёгкость и достаточная прочность), а выхлопной аппарат работает в потоке горячих продуктов сгорания и требует жаропрочного материала — тот же класс задач, что и в посте про высокотемпературный СЛП.
- Интеграция крепежа и рёбер жёсткости. Вместо отдельно приваренных кронштейнов — печать сразу с посадочными местами и внутренними рёбрами: меньше сборочных операций и меньше источников люфта.
Связь с остальным опытом. Компетенция здесь та же, что и в серийном производстве завихрителей форсунок для Газпрома и в работе над рабочими лопатками ГТД — печать сложной, теплонагруженной геометрии малой серией с полным управлением параметрами процесса. Разница только в масштабе и области применения.
Где применяются малоразмерные ГТД
Основной спрос на такие двигатели формируют несколько ниш:
- беспилотные летательные аппараты и мишени — тяга от единиц до сотен килограммов-силы, критична масса конструкции;
- вспомогательные силовые установки — автономное электропитание и запуск основных двигателей на борту большой техники;
- экспериментальные и учебные силовые установки — университетские и опытно-конструкторские стенды, где партия обычно исчисляется единицами;
- малая авиация — лёгкие и сверхлёгкие летательные аппараты с реактивной тягой.
Во всех этих сценариях серии небольшие, геометрия часто меняется между итерациями, а масса конструкции напрямую влияет на характеристики летательного аппарата — то есть ровно те условия, при которых аддитивное производство выигрывает у традиционных методов по срокам и по итоговой массе детали, а не только по себестоимости единичного экземпляра.
Вывод
Малоразмерный ГТД — не «уменьшенная копия» большого авиадвигателя с точки зрения производства, а отдельная инженерная задача с тонкими стенками, аэродинамическими поверхностями класса А и тепловым градиентом от холодного обтекателя до горячего выхлопного тракта. Гондола, носовой обтекатель и выхлопной аппарат показывают, что СЛП способно закрыть весь этот диапазон одной технологией — при условии, что стратегия процесса подобрана под конкретную зону детали, а не берётся «по умолчанию».
